18661361773

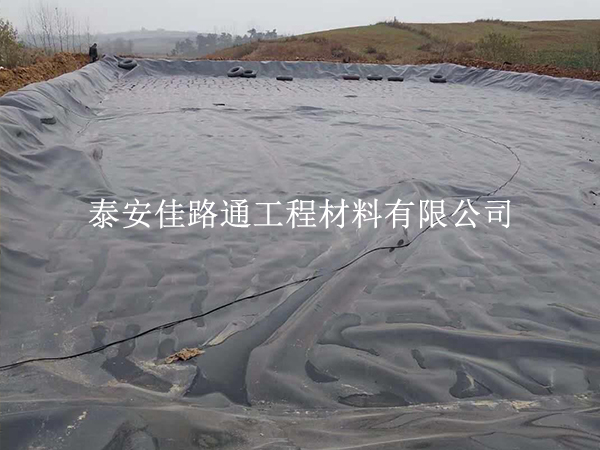

人工湖防滲膜的核心作用是阻斷水體滲漏，但若效果持續(xù)下降，會(huì)導(dǎo)致水位驟降、岸線坍塌甚至周邊土壤污染。想要避免防滲功能 “縮水”，必須找準(zhǔn)這 6 大關(guān)鍵原因，從根源解決問題！
一、施工質(zhì)量缺陷：初期隱患埋下 “滲漏種子”
地基處理不達(dá)標(biāo)
地基平整度誤差＞3cm，膜材鋪設(shè)后隨地形起伏形成褶皺，褶皺處積水加速老化（老化速度比平整區(qū)域快 2 倍）；或地基壓實(shí)度＜90%，后期沉降不均導(dǎo)致膜材局部受力過大，形成撕裂破損，這類滲漏多集中在沉降差異明顯的區(qū)域。
焊接工藝缺陷
焊縫虛焊、漏焊或過焊（溫度過高致膜材燒焦），使接縫成為薄弱點(diǎn)。雙軌焊縫未做真空檢測(cè)（負(fù)壓＜25kPa），運(yùn)行中水體沿未焊實(shí)的縫隙滲透，1 年內(nèi)可使?jié)B漏量增加 50%。統(tǒng)計(jì)顯示，約 40% 的防滲效果下降源于焊接質(zhì)量問題。
錨固固定失效
錨固溝深度＜50cm 或回填壓實(shí)度不足，膜材邊緣在水壓作用下翹起，形成 “邊縫滲漏”；邊坡未設(shè)分層錨固，頂部膜材受拉力過大被拉拽變形，接縫處出現(xiàn)開裂，滲漏量隨水位上升而增加。
二、材料性能衰減：抗?jié)B能力 “先天不足 + 后天老化”
膜材選型不當(dāng)
選用厚度＜1.0mm 的 HDPE 膜（設(shè)計(jì)標(biāo)準(zhǔn)為 1.0-1.5mm），或未添加抗紫外線助劑（含量＜2%），戶外暴曬 3 年后拉伸強(qiáng)度保留率＜70%，膜材變脆易開裂。劣質(zhì)膜材的滲透系數(shù)會(huì)從初始的≤10?¹²cm/s 升至 10??cm/s，防滲能力下降 1000 倍以上。
耐候性不足
未做保護(hù)層的膜材長(zhǎng)期暴露在陽光下，紫外線每年使膜材表面老化層增厚 0.05mm，5 年后會(huì)出現(xiàn)網(wǎng)狀裂紋；低溫地區(qū)膜材未做抗凍處理（-10℃以下脆化），凍融循環(huán) 30 次后，抗?jié)B性能下降 30%。
復(fù)合層分離
復(fù)合土工膜的膜材與土工布剝離強(qiáng)度＜3N/cm，運(yùn)營(yíng)中受水流沖擊出現(xiàn)分層，失去土工布的保護(hù)作用，膜材直接接觸硬物導(dǎo)致穿刺破損，形成點(diǎn)狀滲漏。
三、運(yùn)營(yíng)管理不當(dāng)：人為因素加速功能退化
荷載超標(biāo)碾壓
重型機(jī)械（重量＞5t）在膜材上方直接碾壓，或車輛在錨固溝周邊行駛，導(dǎo)致膜材局部受壓變形，焊縫開裂；人為拋擲石塊、建筑垃圾等硬物，刺穿膜材形成孔洞（直徑＞5mm 時(shí)，日滲漏量可達(dá) 0.5m³）。
水位控制失當(dāng)
蓄水時(shí)水位上升速度＞0.5m / 天，膜材受力突變產(chǎn)生瞬時(shí)拉伸，接縫處易出現(xiàn)微裂；放空時(shí)水位下降過快（＞0.3m / 天），膜材因負(fù)壓吸附在池底，與硬物摩擦產(chǎn)生破損，這類滲漏多伴隨膜面劃痕。
保護(hù)層流失
池底或邊坡保護(hù)層（素土、砂石）被水流沖刷流失，膜材直接暴露，受紫外線、溫度變化影響加速老化；保護(hù)層含石塊過多（直徑＞3cm），長(zhǎng)期壓迫膜材形成局部破損，滲漏點(diǎn)下方可見硬物接觸痕跡。
四、環(huán)境因素侵蝕：自然力量 “緩慢破壞”
化學(xué)腐蝕
周邊污水、雨水流入人工湖，導(dǎo)致水體 pH 值＜4 或＞9，膜材長(zhǎng)期接觸強(qiáng)酸堿物質(zhì)，表面被腐蝕降解，厚度年損耗＞0.1mm，3 年后局部會(huì)出現(xiàn)滲透通道。若湖內(nèi)投放過量化學(xué)藥劑（如除藻劑濃度＞5mg/L），會(huì)加劇膜材老化。
生物侵蝕
藻類、微生物在膜面附著繁殖，形成生物膜（厚度＞1cm），分泌酶類分解膜材表面，使膜材滲透系數(shù)增大；水生植物根系穿透膜材（尤其邊坡區(qū)域），形成管狀通道，這類滲漏多分布在植被密集區(qū)，雨季滲漏量明顯增加。
極端天氣影響
夏季高溫（＞35℃）使膜材熱膨脹量達(dá) 3‰，受錨固約束產(chǎn)生褶皺；冬季冰層厚度＞10cm 時(shí)，冰體膨脹擠壓膜材，解凍后出現(xiàn)撕裂；暴雨時(shí)水流裹挾雜物沖擊膜材，導(dǎo)致局部磨損或接縫翹邊。
五、維護(hù)不及時(shí)：小問題拖成大隱患
微小破損未修復(fù)
初期點(diǎn)狀破損（直徑＜3mm）未及時(shí)發(fā)現(xiàn)，在水壓作用下 1 年內(nèi)可擴(kuò)大至 10 倍以上，形成長(zhǎng)條形裂縫；焊縫氣泡（直徑＞5mm）未補(bǔ)焊，雨水沿氣泡破裂處滲透，逐漸侵蝕周邊膜材。
檢測(cè)頻率不足
未按規(guī)范每月巡查、每季度檢測(cè)，滲漏初期未發(fā)現(xiàn)，待水位明顯下降時(shí)已形成大面積破損。缺乏滲漏檢測(cè)系統(tǒng)（如電極法、 tracer 法），無法定位滲漏點(diǎn)，修復(fù)效率低，使防滲效果持續(xù)惡化。
修復(fù)方法不當(dāng)
修補(bǔ)時(shí)未清理破損區(qū)域雜物，補(bǔ)丁與原膜材材質(zhì)不符，或焊接溫度參數(shù)錯(cuò)誤（如 1.2mm 膜材用＜300℃溫度焊接），導(dǎo)致補(bǔ)丁脫落，二次滲漏比初次更嚴(yán)重。
六、設(shè)計(jì)與地形適配問題：先天布局不合理
邊坡坡度超標(biāo)
設(shè)計(jì)坡度為 1:2 的邊坡，實(shí)際施工時(shí)陡于 1:1.5，膜材與地基摩擦力不足，在水流沖擊下產(chǎn)生滑移，接縫處出現(xiàn)錯(cuò)位滲漏；邊坡未做圓弧過渡（直角拐角），膜材受力集中，3 年內(nèi)開裂概率達(dá) 60%。
與周邊設(shè)施銜接不良
進(jìn)水口、溢水口未做防滲處理，膜材與管道銜接處密封不嚴(yán)，形成 “接口滲漏”；湖岸景觀建設(shè)時(shí)破壞錨固溝，膜材邊緣失去固定，滲漏量隨設(shè)施施工進(jìn)度增加。
未考慮地質(zhì)差異
軟土地基未做換填處理，或巖溶地區(qū)未封堵溶洞，膜材隨地基沉降或地下水涌流產(chǎn)生破損，這類滲漏具有隱蔽性，初期難發(fā)現(xiàn)，后期修復(fù)成本高。
人工湖防滲膜效果下降是多因素疊加的結(jié)果，施工缺陷是 “源頭”，材料老化是 “過程”，管理不當(dāng)是 “推手”。解決問題需從前期設(shè)計(jì)（適配地形）、中期施工（嚴(yán)控質(zhì)量）、后期維護(hù)（及時(shí)檢測(cè)修復(fù)）全流程把控。若發(fā)現(xiàn)水位異常下降，需優(yōu)先排查焊接質(zhì)量、錨固狀態(tài)和保護(hù)層完整性，精準(zhǔn)定位原因才能有效恢復(fù)防滲功能。遇到復(fù)雜滲漏問題，歡迎在評(píng)論區(qū)留言交流解決方案！
